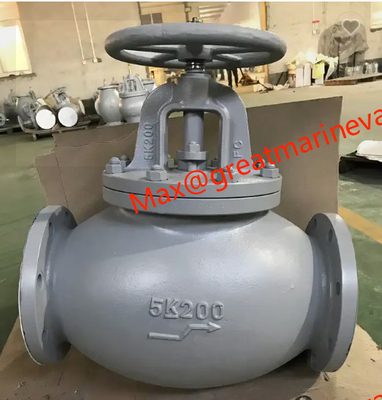

วาล์วกลอบเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก JIS F7305 5K
วาล์วเหล็กเหล็กเหล็กเหล็กเหมาะสําหรับระบบท่อที่มีน้ําหวานกลาง อากาศและก๊าซอื่น ๆ น้ํามันและควายที่มีอุณหภูมิไม่เกิน 205 องศาเซลเซีย
มาตรฐานการออกแบบ: JIS F7305-1996
มาตรฐานการทดสอบ: JIS 7400-1996
ความดันทดสอบไฮดรอลิก: ร่าง- 1.05Mpa, ที่นั่ง- 0.77Mpa
ขนาด flange ตาม JIS B2220 - 5K
วัสดุหลัก:
ร่าง: เหล็กเหล็ก (FC200)
โคปนต์: เหล็กเหล็ก (FC200)
กรดบรรจุ: ทองแดง (BC6) หรือสแตนเลส (2Cr13)
สตัม: C3771BD (ทองแดง) หรือ SUS403
ที่นั่ง: ทองแดง (BC6) หรือสแตนเลส (2Cr13, SCS2)
ดิสก์: ทองแดง (BC6) หรือสแตนเลส (2Cr13, SCS2)
ก๊าซเกต: ไม่ใช้อะไบสเตส

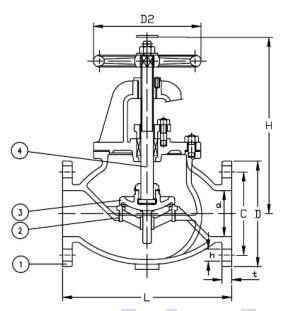

รายการขนาดหลัก ((mm):
| รหัส IMPA | ขนาด | L | D | C | เลขของ Bolt Hole | h | t | H | D2 |
| 750201 | 50 | 210 | 130 | 105 | 4 | 15 | 16 | 270 | 160 |
| 750202 | 65 | 250 | 155 | 130 | 4 | 15 | 18 | 300 | 180 |
| 750203 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 310 | 180 |
| 750204 | 100 | 340 | 200 | 165 | 8 | 19 | 20 | 360 | 224 |
| 750205 | 125 | 410 | 235 | 200 | 8 | 19 | 20 | 390 | 250 |
| 750206 | 150 | 480 | 265 | 230 | 8 | 19 | 22 | 445 | 280 |
| 750207 | 200 | 570 | 320 | 280 | 8 | 23 | 24 | 530 | 315 |
| 750208 | 250 | 740 | 385 | 345 | 12 | 23 | 26 | 650 | 355 |
| 750209 | 300 | 840 | 430 | 390 | 12 | 23 | 28 | 740 | 400 |
| 750210 | 350 | 840 | 480 | 435 | 12 | 25 | 30 | 840 | 500 |
| 750211 | 400 | 1050 | 540 | 495 | 16 | 25 | 30 | 940 |
630 |
