รายละเอียดสินค้า:
|

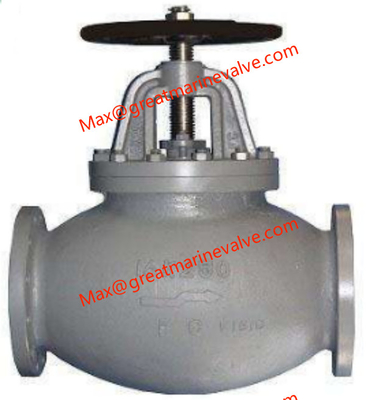

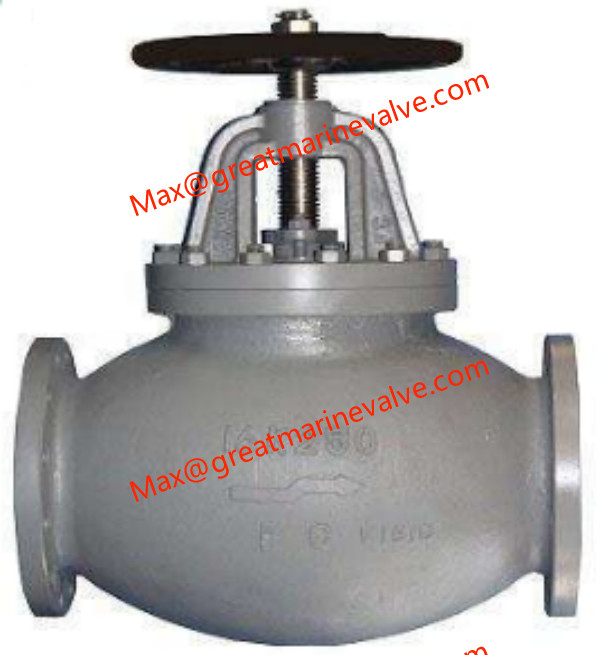

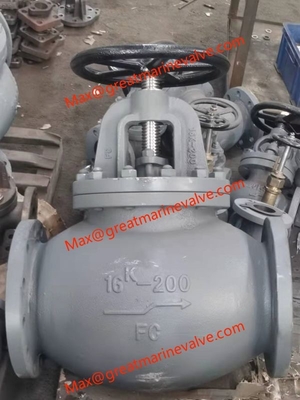

วาล์วกลอบเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก JIS F7309 16K
มันเหมาะสําหรับระบบท่อที่มีน้ําหวานกลาง อากาศและก๊าซอื่น ๆ น้ํามันและควายที่มีอุณหภูมิไม่เกิน 205 องศาเซลเซียส
มาตรฐานการออกแบบ: JIS F7309-1996
มาตรฐานการทดสอบ: JIS 7400-1996
ความดันทดสอบไฮดรอลิก: ร่าง 3.3Mpa, ที่นั่ง-2.42Mpa
ขนาด flange ตาม JIS B2220 - 16K
วัสดุหลัก:
ร่าง: เหล็กเหล็ก (FC200)
โคปนต์: เหล็กเหล็ก (FC200)
กรดบรรจุ: ทองแดง (BC6) หรือสแตนเลส (2Cr13)
สตัม: C3771BD (ทองแดง) หรือ SUS403
ที่นั่ง: ทองแดง (BC6) หรือสแตนเลส (2Cr13, SCS2)
ดิสก์: ทองแดง (BC6) หรือสแตนเลส (2Cr13, SCS2)
ก๊าซเกต: ไม่ใช้อะไบสเตส
IMPA 750261 F7309 16K50
IMPA 750262 F7309 16K65
IMPA 750263 F7309 16K80
IMPA 750264 F7309 16K100
IMPA 750265 F7309 16K125
IMPA 750266 F7309 16K150
IMPA 750267 F7309 16K200
รายการขนาดหลัก ((mm):วาล์วกลอบเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก JIS F7309 16K
| โค้ด IMPA | DN | L | D | C | จํานวนของรูปลอก | h | t | H | D2 | น้ําหนัก ((kg) |
| 750261 | 50 | 220 | 155 | 120 | 8 | 19 | 20 | 285 | 160 | 19.6 |
| 750262 | 65 | 270 | 175 | 140 | 8 | 19 | 22 | 310 | 200 | 28.3 |
| 750263 | 80 | 300 | 200 | 160 | 8 | 23 | 24 | 340 | 224 | 40.4 |
| 750264 | 100 | 350 | 225 | 185 | 8 | 23 | 26 | 385 | 250 | 56.9 |
| 750265 | 125 | 430 | 270 | 225 | 8 | 25 | 26 | 455 | 315 | 89.5 |
| 750266 | 150 | 500 | 305 | 260 | 12 | 25 | 28 | 510 | 355 | 123 |
| 750267 | 200 | 570 | 350 | 305 | 12 | 25 | 30 | 630 | 450 | 188 |
