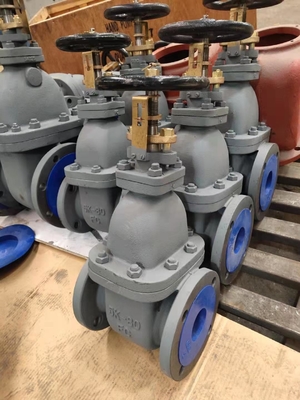

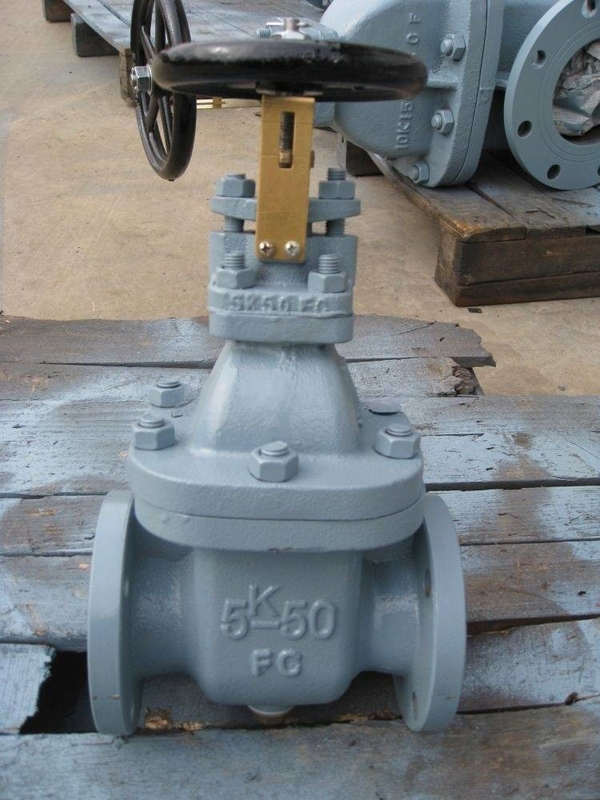

วาล์วประตูเหล็กเหล็กเหล็ก JIS F7363 5K
จีน ทหารเรือเหล็กเหล็กเหล็กหลอดประตู JIS F7363 5K
วาล์วประตูทางทะเล ใช้ในการเปิดและปิดท่อน้ํามันเชื้อเพลิง, การปรับน้ํามัน, น้ํา, ท่อควันในอุณหภูมิ 120 องศาเซลเซียสหรือต่ํากว่า
มาตรฐานการออกแบบ: JIS F7363-1996
มาตรฐานการทดสอบ: JIS 7400-1996
ความดันการทดสอบแบบไฮดรอลิก:
DN400 และต่ํากว่า: ร่าง- 1.05Mpa, ที่นั่ง- 0.77Mpa (สําหรับไม่เกิน DN400)
DN450 ~ DN600: ร่าง-0.75Mpa, ที่นั่ง-0.55Mpa
ขนาด flange ตาม JIS B2220 - 5K
วัสดุหลัก:
ร่าง: FC200/HT200 (เหล็กเหล็ก)
โคปน: FC200/HT200 (เหล็กเหล็ก)
ดิสก์: ทองแดง (BC6) หรือ SCS2 (2Cr13)
ที่นั่ง: ทองแดง (BC6) หรือ SCS2 (2Cr13)
ราก: ทองแดง (C3771BD) หรือ SUS403
ก๊าซเกต: ไม่ใช้อะไบสเตส
กระดูกบรรจุ: ทองแดง (BC6) / ทองแดง / เหล็กคาร์บอน
วงล้อมือ: FC200/HT200 (เหล็กเหล็ก)
รายการขนาดหลัก ((mm):
| ขนาด | L | แผ่นขัด | ความสูง (C) | เลขของ Bolt Hole | h | t | H | D2 |
| 50 | 180 | 130 | 105 | 4 | 15 | 16 | 285 | 125 |
| 65 | 190 | 155 | 130 | 4 | 15 | 18 | 330 | 140 |
| 80 | 200 | 180 | 145 | 4 | 19 | 18 | 380 | 160 |
| 100 | 230 | 200 | 165 | 8 | 19 | 20 | 430 | 180 |
| 125 | 250 | 235 | 200 | 8 | 19 | 20 | 495 | 200 |
| 150 | 270 | 265 | 230 | 8 | 19 | 22 | 560 | 224 |
| 200 | 290 | 320 | 280 | 8 | 23 | 24 | 680 | 280 |
| 250 | 330 | 385 | 345 | 12 | 23 | 26 | 800 | 355 |
| 300 | 370 | 430 | 390 | 12 | 23 | 28 | 920 | 400 |
| 350 | 410 | 480 | 435 | 12 | 25 | 30 | 1000 | 450 |
| 400 | 470 | 540 | 495 | 16 | 25 | 30 | 1100 | 500 |
| 450 | 500 | 605 | 555 | 16 | 25 | 30 | 1420 | 560 |
คําอธิบาย / ขนาดอาจแตกต่างจากสินค้า, กรุณาสอบถามกับเราเมื่อสั่งซื้อ
