รายละเอียดสินค้า:
|

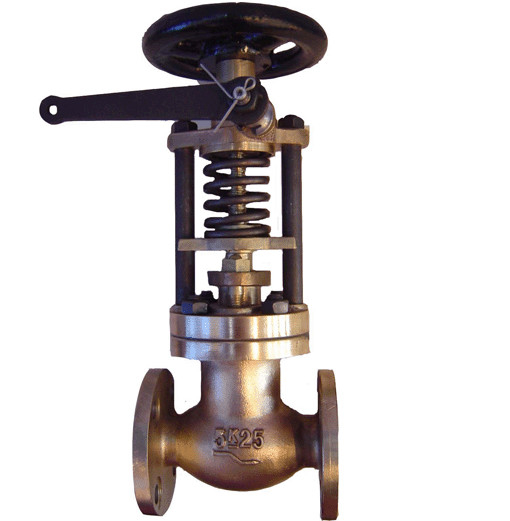

วาล์วปิดฉุกเฉินทางเรือ ใช้ในการปิดท่อน้ํามันเชื้อเพลิงในสถานการณ์ฉุกเฉิน สามารถควบคุมได้ด้วยเลเวอร์หรือกระบอกอากาศ การควบคุมทางไกลถูกนํามาใช้โดยกระบอกอากาศ
ประเภทการทํางาน: มือ (เลเวอร์) หรือ Pneumatic (กล่องอากาศ)
มาตรฐานการออกแบบ: JIS F7399-1996
มาตรฐานการทดสอบ: JIS 7400-1996
ความดันการทดสอบไฮดรอลิก: ร่าง- 0.7Mpa, ที่นั่ง- 0.2Mpa, ปิดสําหรับการปิดเร็ว- 0.1Mpa
ขนาด flange ตาม JIS B2220 - 5K
ร่าง: ทองแดงหรือทองแดง
โคปนต์: ทองแดงหรือทองแดง
ที่นั่ง: ผงหรือทองแดง
ดิสก์: โบรนหรือทองแดง
ราก: ทองแดง (C3771BD)
ซิลินเดอร์อากาศ: ทองแดง
การดําเนินงาน Spindle: SUS403
โครงการเลเวอร์: SUS403
วงล้อมือ: FC200 (เหล็กเหล็ก)
ก๊าซเกต: ไม่ใช้อะไบสเตส
| DN | d | L | D | C | โบลท์หลุม NO | กว้างของหลุมบอลท์ | ความหนาของ flange | H | D2 |
| 5K15 | 15 | 100 | 80 | 60 | 4 | 12 | 10 | 265 | 120 |
| 5K20 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 265 | 120 |
| 5K25 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 265 | 120 |
| 5K40 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 310 | 140 |
| 5K50 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 335 | 160 |
| 5K65 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 395 | 180 |
| 5K80 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 420 | 180 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
คําอธิบาย / ขนาดอาจแตกต่างจากสินค้า, กรุณาสอบถามกับเราเมื่อสั่งซื้อ
