รายละเอียดสินค้า:
|

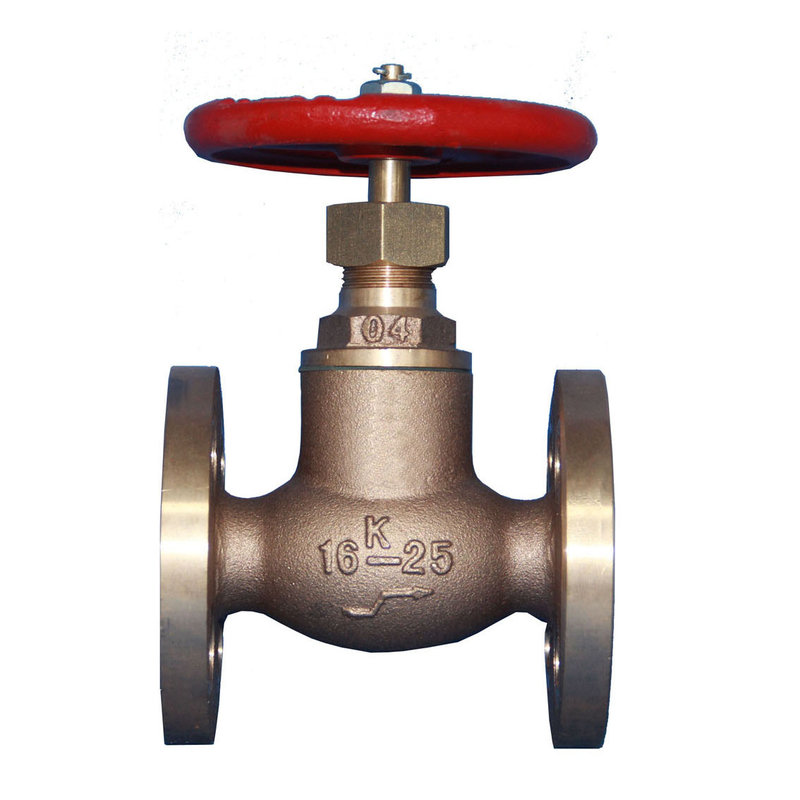

วาล์วกลอบทองแดงทะเล JIS F7409 16K
| IMPA 751071 | F7409 16K15 |
| IMPA 751072 | F7409 16K20 |
| IMPA 751073 | F7409 16K25 |
| IMPA 751074 | F7409 16K32 |
| IMPA 751075 | F7409 16K40 |
วาล์วกลอบเช็คสกรูดาวน์ทางทะเล เรียกว่า วาล์ว SDNR ทางทะเล, วาล์วเช็คหยุดทางทะเล, วาล์วโลกทางทะเลที่ไม่กลับ, วาล์วเช็คโลกทางทะเล.. เป็นต้น
ฟังก์ชัน: เปิด / ปิดระบบท่อและป้องกันการไหลกลับของสื่อ
มาตรฐานการออกแบบ: JIS F7409-1996
มาตรฐานการทดสอบ: JIS F7400-1996
ความดันในการทดสอบ: ร่าง 3.3Mpa, ที่นั่ง 2.42Mpa
ขนาด flange ตาม JIS B2220-16K
1-ร่างกาย: ทองแดง (BC6) / ทองแดง
2-ดิสก์: ทองแดง (BC6) / ทองแดง
3-Stem: ทองแดง (C3771BD)
4-ฮาวเน็ต: ทองแดง (BC6) / ทองแดง
5-วงล้อมือ: เหล็กเหล็ก (FC200)
| รหัส IMPA | ขนาด | L | D | C | เลขของ Bolt Hole | h | t | H | D2 |
| 751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
คําอธิบาย / ขนาดอาจแตกต่างจากสินค้า, กรุณาสอบถามกับเราเมื่อสั่งซื้อ
