รายละเอียดสินค้า:
|

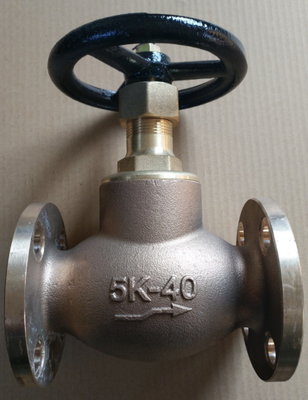

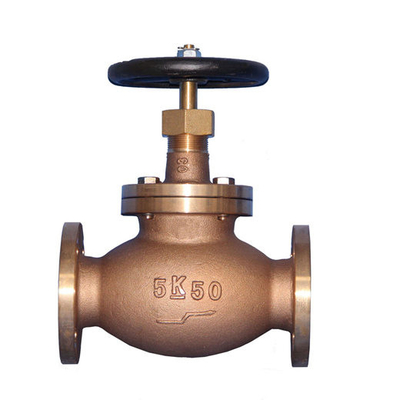

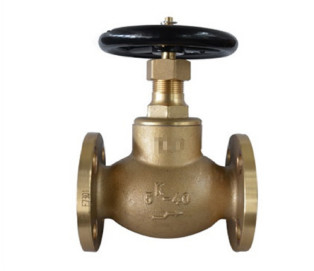

JIS ทหารเรือ วาล์วทองแดง/ทองแดง JIS F 7301 5K,ขนาด DN15 ถึง DN100
วาล์วกลอบทองแดงทะเล JIS F7301เหมาะสําหรับระบบท่อที่มีน้ําหวานกลาง, อากาศและก๊าซอื่น ๆ, น้ํามันและควายที่มีอุณหภูมิไม่เกิน 120 องศาเซลเซียส
รายละเอียด
วาล์วทะเลทองแดง
1- รับประกัน 1 ปี
2.CCS, ABS, BV, DBV, GL มีให้เลือก
3ราคาที่สามารถแข่งขันได้
วาล์วกลอบทองแดงทะเล JIS F7301 5K
มาตรฐานการออกแบบ: JIS F7301-1996
มาตรฐานการทดสอบ: JIS F7400-1996
ความดันการทดสอบ: ร่าง-1.05Mpa, ที่นั่ง-0.77Mpa
ขนาดของฟลานจ์ ตาม JIS B2220-5K
*DN15-DN40 พร้อมหมวกหมวก, DN50-DN65 พร้อมหมวกหมวก
วัสดุหลัก:
1-ร่างกาย: ทองแดง (BC6)
2-ดิสก์: ทองแดง (BC6)
3-Stem: ทองแดง (C3771BD)
4-บอนเน็ต:ทองแดง (BC6)
5-วงล้อมือ: เหล็กเหล็ก (FC200)
รายการขนาดหลัก ((mm):
| รหัส IMPA | ขนาด | หน้าต่อหน้า (L) | แผ่นขัด | ความสูง (C) | เลขของ Bolt Hole | h | t | H | D2 |
| 750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
| 750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
| 750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
| 750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
| 750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
| 750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
| 750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
