รายละเอียดสินค้า:
|
มาตรฐานการออกแบบ: JIS F7352-1996
มาตรฐานการทดสอบ: JIS F7400-1996
ความดันการทดสอบ: ร่าง-1.05Mpa, ที่นั่ง-0.77Mpa
ขนาดของฟลานจ์ ตาม JIS B2220-5K
*DN15-DN40 พร้อมหมวกหมวก, DN50-DN65 พร้อมหมวกหมวก

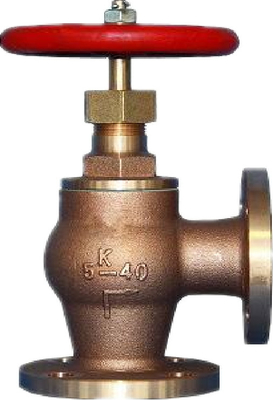

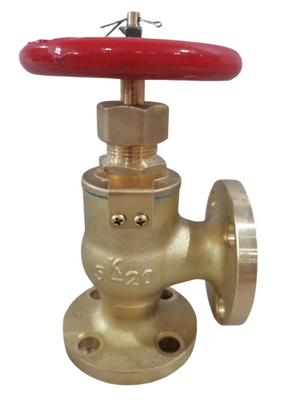

*วาล์วเช็คมุมสกรูลดลงทางทะเลยังสามารถเรียกว่าวัลล์ว SDNR มุมหรือวัลล์วกลอบ SDNR มุม
1-ร่างกาย: ทองแดง (BC6) / ทองแดง
2-Disc: ทองแดง (BC6) / ทองแดง
3-Stem: ทองแดง (C3771BD)
4-โบเน็ต:ทองแดง (BC6) / ทองแดง
5-วงล้อมือ: เหล็กเหล็ก (FC200)
| รหัส IMPA | ขนาด | L1 | D | C | เลขของ Bolt Hole | h | t | H | D2 |
| 751061 | 15 | 55 | 80 | 60 | 4 | 12 | 9 | 120 | 80 |
| 751062 | 20 | 60 | 85 | 65 | 4 | 12 | 10 | 130 | 100 |
| 751063 | 25 | 65 | 95 | 75 | 4 | 12 | 10 | 145 | 125 |
| 751064 | 32 | 80 | 115 | 90 | 4 | 15 | 12 | 150 | 125 |
| 751065 | 40 | 85 | 120 | 95 | 4 | 15 | 12 | 165 | 140 |
| 751066 | 50 | 100 | 130 | 105 | 4 | 15 | 14 | 200 | 140 |
| 751067 | 65 | 115 | 155 | 130 | 4 | 15 | 14 | 220 | 160 |
ผู้ติดต่อ: Mr. Max
